江蘇省重點用能單位能耗在線監測系統案例

江蘇省新匯熱電業能耗在線監測系統項目案例所屬電力行業,康派智能通過計量儀表、物聯網遠傳平臺等采集,匯總能耗數據,將能源消費數據準確、完整、及時接入到省平臺。
項目詳情

政策背景


    按照國家發展改革委等部門印發的《重點用能單位節能管理辦法》《重點用能單位能耗在線監測系統推廣建設工作方案》和《關于加快推進重點用能單位能耗在線監測系統建設的通知》要求,為加快推進四川省重點用能單位能耗在線監測系統平臺建設,完成江蘇省全部重點用能單位的接入端系統建設,保障能源消耗數據接入系統實現每日上傳,為節能宏觀管理和監管執法提供數據支撐,助推重點用能單位節能挖潛、降本增效。


一、項目檔案


項目名稱:江蘇省新匯熱電業能耗在線監測系統項目案例


所屬行業:電力行業


項目采購相關設備:能耗在線監測系統1套、通訊管理機1臺、輔材1批


二、項目簡介


1、項目介紹:


      銅山縣新匯熱電有限公司主要經營:火力發電,供應蒸汽 等產品。公司尊崇“踏實、拼搏、責任”的企業精神,并以誠信、共贏、開創經營理念,創造良好的企業環境,以全新的管理模式,完善的技術,周到的服務,卓越的品質為生存根本,始終堅持用戶至上 用心服務于客戶,堅持用優質的服務去打動客戶。




2、能源管理現狀


(1)用能單位能源品種和流向簡介
銅山縣新匯熱電有限公司目前主要產品為熱力-蒸汽。主要能源品種是天然氣。

(2)用能單位生產工序、生產工序單元、主要用能設備用能情況
根據《重點用能單位能耗在線監測系統技術規范》第2部分基礎信息與格式規范,企業重點設備或生產工序的主要用能情況如下:

鍋爐:耗能為天然氣,產品為蒸汽。

3)能耗監測設備現狀:
①電力
現場有一個電力控制室,有兩個電力計量點,且具備485通信接口可直接使用;

②天然氣
廠內有一個天然氣站,配備了一套PLC控制單元,該控制單元已將站內使用的8臺天然氣表接入進來,實現了8臺天然氣監測點的用量監測。

③蒸汽
廠區有兩個蒸汽計量點,一個位于距天然氣站60米處,一個位于距電力控制室30米,隔一堵墻。



三、能耗在線監測系統解決方案


       依據《重點用能單位能耗在線監測系統技術規范 第6部分 端設備技術規范(試行)》,T@Energy-AIO端設備支持Modbus RTU/TCP、OPC和Web Server協議等主流工業現場通信協議;數據的采集說明:

1、電力
利舊原有表計,現有的電力計量表計都具備可用的RS485通信接口,將數據通過有線的方式傳輸至端設備,端設備經過數據處理,轉發至發改委平臺。
即將表計的RS485接口用屏蔽雙絞線連接至端設備自帶的串口。對于不好走線或者流程復雜的計量點,可以采用無線Lora的方式連接至端設備。

2、天然氣
在PLC控制屏中設置一臺通訊管理機,用于數據采集和發送。由于八臺天然氣表的通訊線已匯總到PLC控制屏,可以在屏內設置8臺RS485代理主機,將現有485接口擴展為雙接口,擴展后一路連接至原有設備上,另外一路連接至通訊管理機。8臺RS485代理主機布設完成后,通過手拉手的方式連接至通訊管理機,通信管理機使用Modbus RTU協議和天然氣表進行通訊。

3、蒸汽
計量點1: 表計通信接口為RS232口,無法擴展。
可采用如下兩種方式完成:
方式一:拆除現有的通訊設備,將表計的通訊接口用于能耗在線監測系統。配套設備有無線Lora,將表計的RS232口接入無線Lora模塊, Lora模塊將數據傳輸至端設備。

方式二:增加一套蒸汽流量計,該流量計具備通訊功能,單獨用于能耗在線監測系統。配套設備有無線Lora,將表計的RS485口接入無線Lora模塊, Lora模塊將數據傳輸至端設備。

計量點2: 表計通信接口為RS485口,可以擴展。
在計量點2處設置一臺RS485代理主機,將現有485接口擴展為雙接口,擴展后一路連接至原有設備上,另外一路連接至無線Lora,Lora模塊將數據傳輸至端設備。

4、經濟指標(產品產量、工業總產值、工業增加值)等數據均通過手工填報的方式上傳數據。

5、端設備
端設備安裝于配電室,需要企業給端設備分配一個可用的固定IP外網接口,用于能耗數據采集和上傳至省平臺。

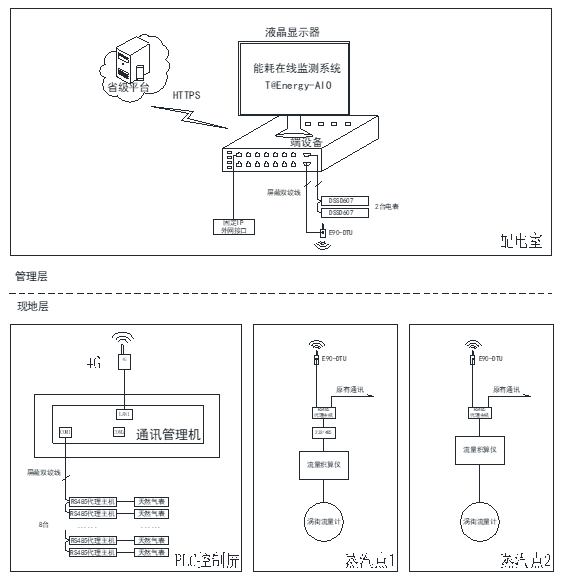

       銅山縣新匯熱電有限公司能耗在線監測系統安全防護設計采用 “多層次立體防御”及“信息安全等級保護”相結合,從系統(或設備)所在的計算環境、通信網絡、安全管理以及物理安全等多層面部署安全保障措施,實現數據、系統、網絡等安全交換和關聯分析管理,保障同級系統內部、跨級系統區域安全互聯的安全。網絡整體架構規劃圖如下:


五、部分相關案例


省份 公司名稱 采購產品 行業
江蘇省 特莫瓦特電器有限公司生產車間能源監控 能耗在線監測系統 電氣機械和器材制造業
江蘇省 江寧華潤燃氣研發大樓智慧能源管理系統項目 能耗在線監測系統 商品服務業
江蘇省 徐州市銅山縣新匯熱電有限公司能耗在線監測系統項目 能耗在線監測系統 電力、熱力生產和供應業
江蘇省 郵政銀行變電所項目 能耗在線監測系統 郵政業
