部分相關案例
省份 |
公司名稱 |
采購產品 |
行業 |
廣西 |
廣西東泥天等水泥有限公司能耗在線監測項目 |
能耗在線監測系統 |
非金屬礦物制品業 |
廣西 |
平果鑒烽鋁材有限公司能耗在線監測系統項目 |
能耗在線監測系統 |
有色金屬冶煉和壓延加工業 |
廣西 |
廣西強強碳素股份有限公司能耗在線監測系統項目 |
能耗在線監測系統 |
非金屬礦物制品業 |
廣西 |
廣西田東南華糖業有限公司能耗在線監測系統項目 |
能耗在線監測系統 |
農副產品加工業 |
廣西 |
廣西田林和平糖業有限公司能耗在線監測系統項目 |
能耗在線監測系統 |
農副產品加工業 |
廣西 |
廣西華銀鋁業有限公司能耗在線監測系統項目 |
能耗在線監測系統 |
有色金屬冶煉和壓延加工業 |
廣西 |
崇左紅獅水泥有限公司能耗在線監測系統項目 |
能耗在線監測系統 |
非金屬礦物制品業 |
廣西 |
廣西藍星大華化工有限責任公司 |
能耗在線監測系統 |
化學原料和化學制品制造業 |
廣西 |
廣西信發鋁電有限公司能耗在線監測系統項目 |
能耗在線監測系統 |
電力、熱力生產和供應業 |
廣西 |
廣西華眾建材有限公司能耗在線監測系統 |
能耗在線監測系統 |
非金屬礦物制品業 |
政策背景

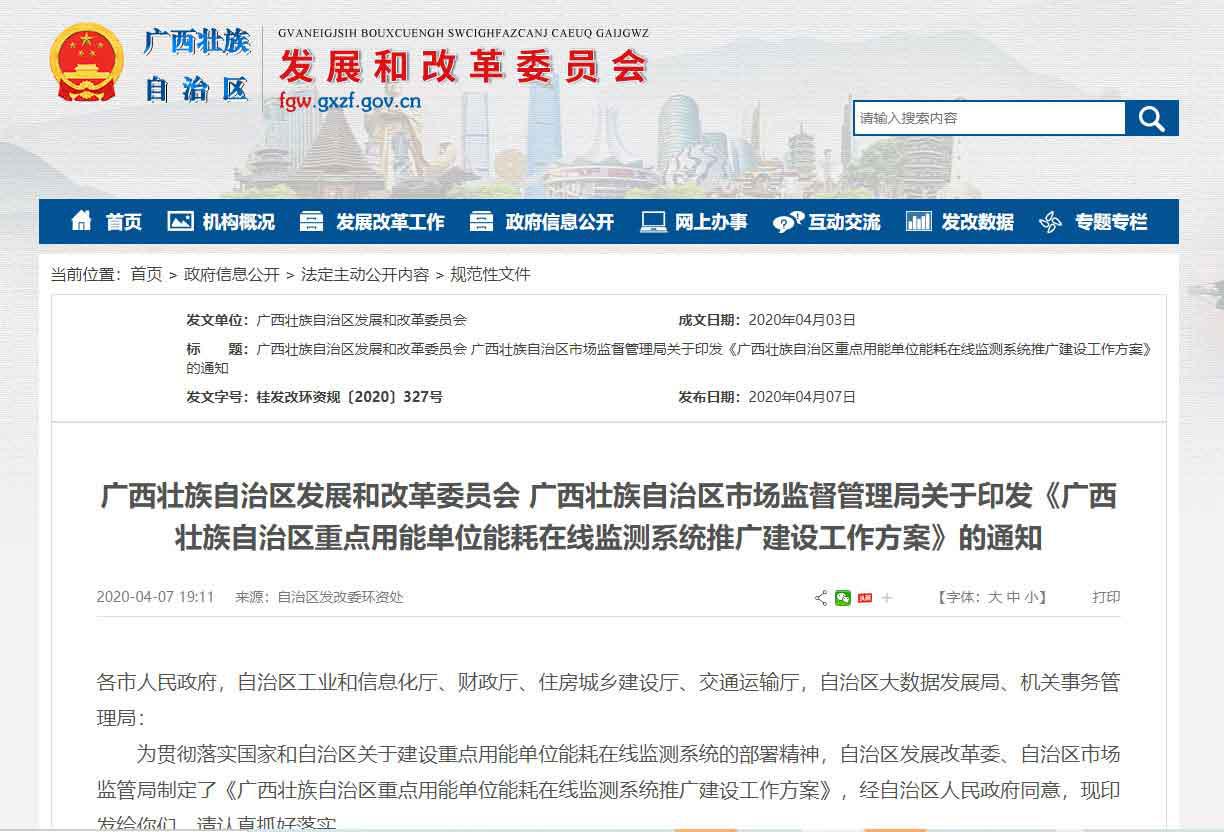

按照《國家發展改革委質檢總局關于印發重點用能單位能耗在線監測系統推廣建設工作方案的通知》(發改環資〔2017〕1711 號)規范和指導重點用能單位能耗在線監測系統建設,按照統一標準、互聯互通、信息共享的建設原則要求,需要加快建設接入端能耗在線監測系統,實現與節能平臺互聯互通。通過計量儀表匯總廣西華銀鋁業有限公司能耗數據,將能源消費數據準確、完整、及時接入到省級平臺,同時確保內部系統安全和數據安全。
一、項目檔案
項目名稱:廣西華銀鋁業能耗在線監測系統項目案例
所屬行業:有色金屬行業
項目采購相關設備:能耗在線監測系統1套、輔材1批
二、項目簡介
1.項目介紹:
廣西華銀鋁業有限公司于2003年2月20日成立,注冊資金21.228億元。華銀氧化鋁工程項目是廣西“十一五”規劃重大工業項目。一期工程規模為年產氧化鋁160萬噸,靜態投資為85億元,是集礦山開采、氧化鋁生產于一體的現代化大型鋁工業企業。華銀氧化鋁一期工程,是我國鋁工業發展史上一次性投資最大、一次性建設生產規模最大的氧化鋁項目,是建國以來廣西獲國家批準建設的最大的工業項目。
2.能源管理現狀:
用能單位能源品種和流向簡介
廣西華銀鋁業有限公司主要用能種類為:電力,煤。
廣西華銀鋁業有限公司能源系統現狀如下:
電力:
廠區共2條220kV高壓總進線回路,位于總降控制樓;另有2條35kV高壓總進線回路,露天安裝,距離總降約40米;另有1臺電表位于礦山,距離總降約7-8公里。各條進線回路均安裝有多功能電表,但目前無法直接從現有計量儀表上做數據采集。
煤:
企業有2條無煙煤皮帶秤,兩條皮帶秤安裝位置處灰塵較大;另有煙煤、褐煤混合皮帶秤2條,現場安裝環境良好,所有皮帶秤均為脈沖信號輸出。
三、能源管理系統解決方案
1.端設備:
廣西華銀鋁業有限公司重點能耗在線監測數據上傳項目擬使用T@Energy-AIO 工業安全隔離網閘作為端設備,該設備使用獨立雙主機“2+1”(外部處理單元、內部處理單元、隔離安全數據交換單元)架構,適用于重點耗能單位、大型工業企業、安全生產監管單位等領域的能管中心系統對數據采集、加密上傳、本地存儲、斷點續傳和網絡隔離等功能需求。
2.系統網絡拓撲圖:
廣西華銀鋁業有限公司重點能耗在線監測系統安全防護設計采用“安全域縱深防護”、“多層次立體防御”及“信息安全等級保護”相結合,從系統(或設備)所在的計算環境、區域邊界、通信網絡、安全管理以及物理安全等多層面部署安全保障措施,滿足不同等級系統在技術、管理各層面防護要求,實據、系統、網絡等安全交換和關聯分析管理,保障同級系統內部、跨級系統區域安全互聯的安全。
3.數據接入:
依據《重點用能單位能耗在線監測系統技術規范 第6部分 端設備技術規范(試行)》,T@Energy-AIO端設備支持Modbus RTU/TCP、OPC和Web Server協議等主流工業現場通信協議。
過KPM37-W外置5/2.5mA開口式互感器卡在各回路原有電表的電流采樣線獲取,電表通過RS485接口將數據傳輸至通訊管理機,通訊管理機通過4G的方式將數據傳輸至端設備。
電流信號可通端設備置于企業辦公樓內,端設備最放置位置應有內網和外網。端設備支持SQL、OPC、MODBUS、DL/T 645、CJ/T188協議,能耗在線監測端設備對采集到的數據進行匯總,驗證、篩選、整理打包后,采用“CA認證+HTTPS協議+VPN專線”方式多重加密將數據傳輸至省級平臺。
